DIA-Naturteich aus Ton®
„Eine natürliche Teichdichtung – ohne “Wenn und Aber“.
Einfach und sicher in der Handhabung und Funktionsweise,
ressourcenschonend und flexibel einsetzbar.“
Eine Zielsetzung...
...der wir uns mit unserem mineralischen Dichtungssystem DIA-Naturteich aus Ton® gestellt haben und nun bereits seit über 30 Jahren erfolgreich einsetzen.
Lassen Sie sich überzeugen, dass es einfach, schnell und vor allem sicher geht, einen Teichgrund auf naturnahe Weise zu dichten!
Die generellen Vorteile einer mineralischen Teichdichtung mit Ton sind allgemein bekannt und unbestritten. Da diese äußerst vielfältig sind, seien hier nur einige angeführt:
Umweltfreundlich
- Sie bestehen aus naturreinem, aufbereitetem Ton ohne weitere Zusätze oder Zuschläge.
- Sie enthalten keine löslichen Schad- oder Giftstoffe.
- Sie stellen kein Entsorgungsproblem dar wie z. B. Folie oder Beton, sollte die Dichtung einmal rückgebaut werden.
- Sie sind keine Fremdkörper im Boden.
Haltbarkeit
- Ein seit über 30 Jahren bundesweit bewährtes System.
- Die Tondichtung ist keinen Alterungserscheinungen unterworfen und damit fast unbegrenzt haltbar.
- Die Witterung hat – bei korrekter Bauweise – keinen Einfluss auf die Haltbarkeit des Tones.
Individuelle Formgebung
- Sie ermöglichen eine individuelle Formgebung und wirklich naturnahe Gestaltung des Gewässers (z. B. Bachläufe, Ufer- und Flachwasserzonen usw.).
- Es entsteht keine „versenkte Schüssel“ oder „Wanne“ mit Wasser (wie z. B. bei Folien bzw. Fertigteichen).
- Es gibt keine unnatürlichen Stufen und Terrassierungen, die das Lichtraumprofil einengen und den Charakter eines „Loches“ erwecken.
Vielseitigkeit
- Die Einsatz- und Anwendungsmöglichkeiten sind vielfältig.
- Auch schwierige Dichtungsprobleme sind lösbar.
- Dichtungsanschlüsse an Einbauten und Mauern (z. B. Betonmauern) sind zuverlässig und dauerhaft herstellbar.
- Dichtungsdurchdringungen z. B. von Rohren oder Leitungen sind problemlos ausführbar.
- Eine spätere Erweiterung bzw. Anbau an die vorhandene Tondichtung ist problemlos und jederzeit möglich.

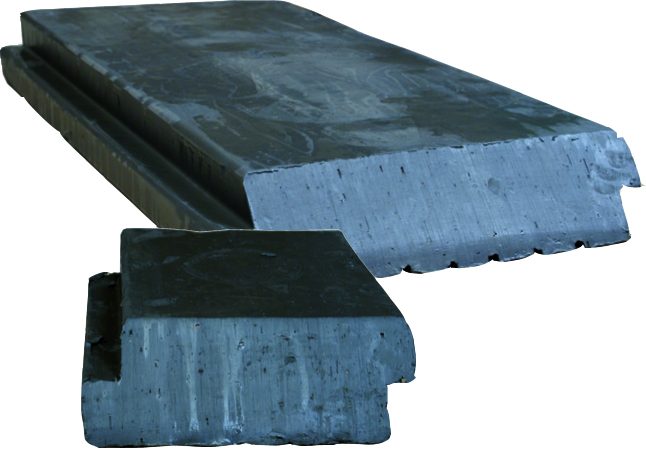

DIA-Teichbauelemente aus Ton 'Uni' und 'Jumbo'
Das mineralische Dichtungssystem DIA-Naturteich aus Ton® mit den bewährten DIA-Teichbauelementen aus Ton® „Uni“ und „Jumbo“ ist, bei Zugrundelegung der verbindlichen Bauhinweise, ein optimales System:
- vielfältig in der Anwendung
- einfach in der Handhabung
- sicher in der Funktionsweise
- klar definierte, leicht verständliche Bauweise
- kostengünstiges System
- eindeutiger Dichtungsaufbau
(gemäß den Empfehlungen der FLL)
Anwendungsgebiete
Die Anwendungsgebiete sind, neben den üblichen Gewässerabdichtungen, vielfältig. Unter anderem sind dieses:
- Gewässeranlagen aller Art
- Retentionsbecken aller Art
- Feuchtbiotope
- Schwimmteichbau
- Kanal- und Deichabdichtungen
- Deponieabdichtungen
- Fließgewässer
- Auensanierung
- Regen- und Schmelzwasserrückhaltebecken
- Sanierung von historischen Bauwerken

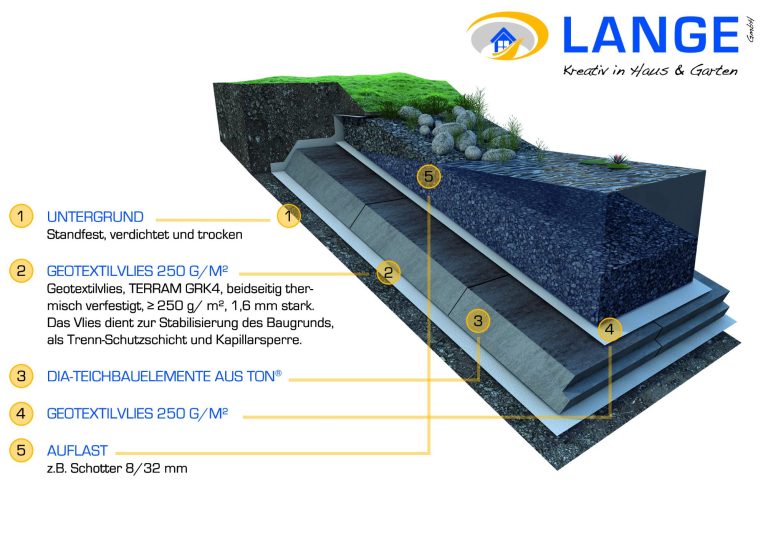

Der Aufbau
Das System
Aufgebaut wie „Lego® für Große“ - Schritt für Schritt zur fertigen Anlage:
- Bauhinweise zur Hand, Verarbeitungsfilm ansehen
- Vlies und Tonelemente nach Angaben verlegen
- mit dem Vibrationsstampfer verkneten
- Geotextilvlies verlegen
- Schotterauflast aufbringen
- Wasser einfüllen
- fertig ist das Bauwerk!
Verarbeitungsfilm
Erhalten Sie einen kurzen Einblick in die Verarbeitung der DIA-Teichbauelemente aus Ton®
Parameter für die Eignung eines Tones als Dichtungsmaterial
Der DIA-Naturteich aus Ton® wurde bereits werksseitig geprüft und ist in allen Werten bereits optimal eingestellt.
- organische Substanz VGL
- Kornanteil ≤ 0,002 mm
- Kalkgehalt VCA , u.a.m.
Wasser-durchlässigkeit
Der Durchlässigkeitsbeiwert k stellt den Wert dar, welche Wassermenge in einer bestimmten Zeit den Ton durchwandert.
Bei einer Druckhöhe von 3 m Wassersäule liegt der
Durchlässigkeitsbeiwert
- k ca. 2,0 x 10-11 bis 9,4 x
10-12 m/s
Durchlässigkeitsbereich: praktisch undurchlässig
Lagerungsdichte
Der optimale Wassergehalt bestimmt die Verdichtbarkeit beim Einbau des Tones auf der Baustelle.
- Wassergehalt (Materialfeuchte) = 20,6%
- Trockendichte
d = 1,507 g/cm³
- Verdichtungsgrad
Dpr = 92,7%
Proctordichte
Die Proctordichte bzw. der Verdichtungsgrad (laut
Forderung der FLL: DPr ≥ 95 %) ist abhängig vom
Einbauwassergehalt
Ermittlung gemäß DIN 18127:
- 100% der Proctordichte pr = 1,626 g/cm³
- Opt. Wassergehalt Wpr = 22,1%
Referenzen
In den letzten 35 Jahren wurden bereits viele Bauvorhaben mit den unterschiedlichsten Anforderungen realisiert. Hier eine kleine Auswahl:

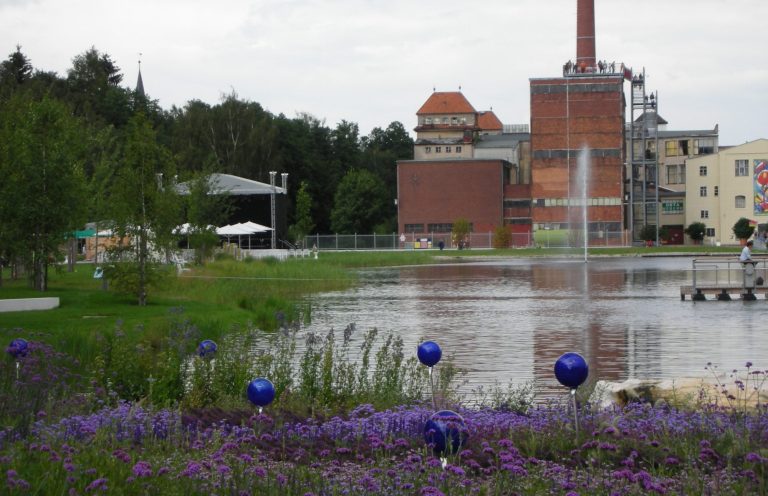

Landesgartenschau,
Marktredwitz „Auensee“
diverse Wasseranlagen
Rückhaltebecken / Retentionsbecken, Badeteich & Wasserlauf
Größe insgesamt: 10.550 m²
Baujahr: 2004-2006

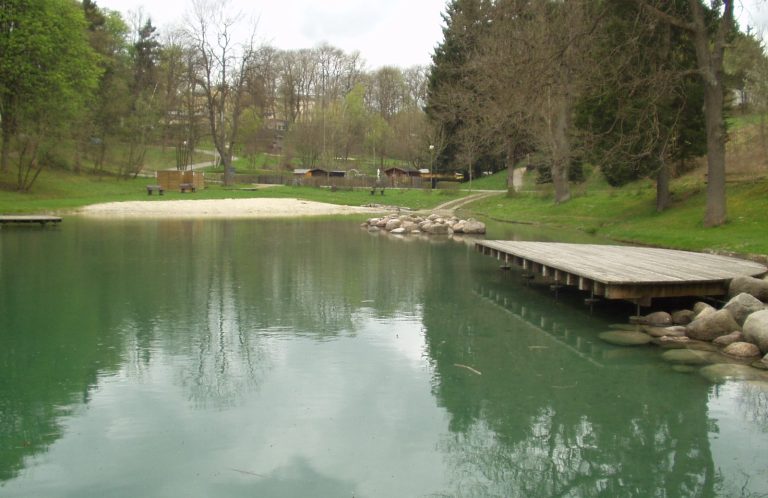

Elbingerode
öffentliche Naturbadestelle
Größe: 3.650 m²
Baujahr: 1994
Fotos: Anlagezustand 2013

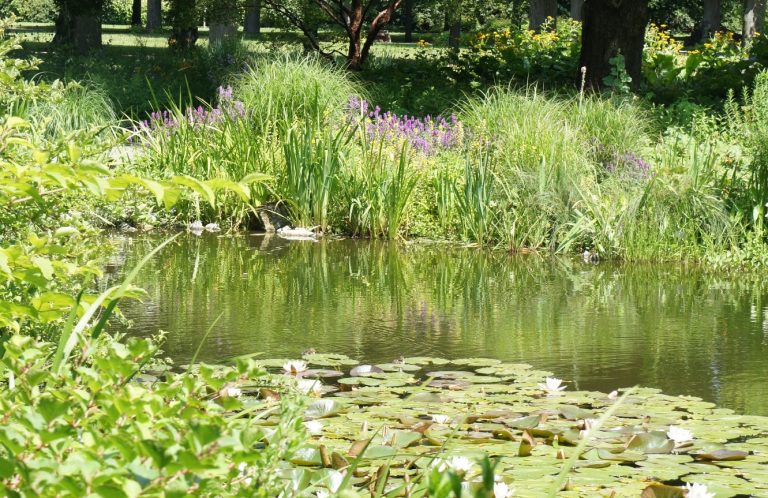

Berggarten, Hannover
diverse Teichanlagen/ Biotope / Wasserläufe
Größe: 1.200 m²
Baujahr: letzter Bauabschnitt 2013
Fotos: Anlagezustand 2013

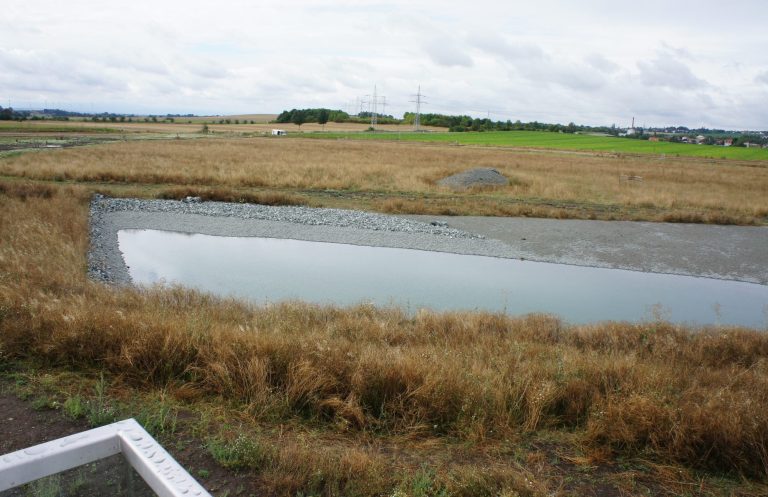

Paläon, Schöningen
Teichanlage / Wildpferde-Teich
Größe: 1.600 m²
Baujahr: 2012

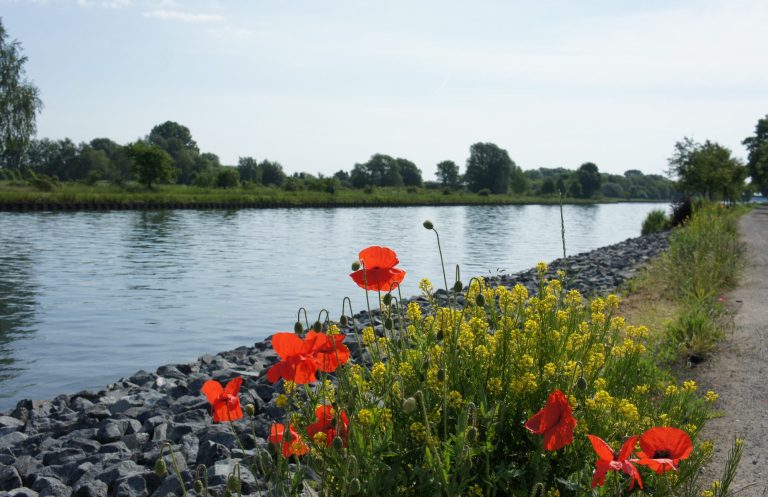

Mittellandkanal, Seelze
Deichbau
Baujahr: 2013
Die Versuche für den Einsatz der DIA-Teichbauelemente aus Ton® im Deichbau, wurden im Franzius-Institut erfolgreich beendet, für sinnvoll befunden und am Mittellandkanal in Seelze bereits
erfolgreich eingesetzt.

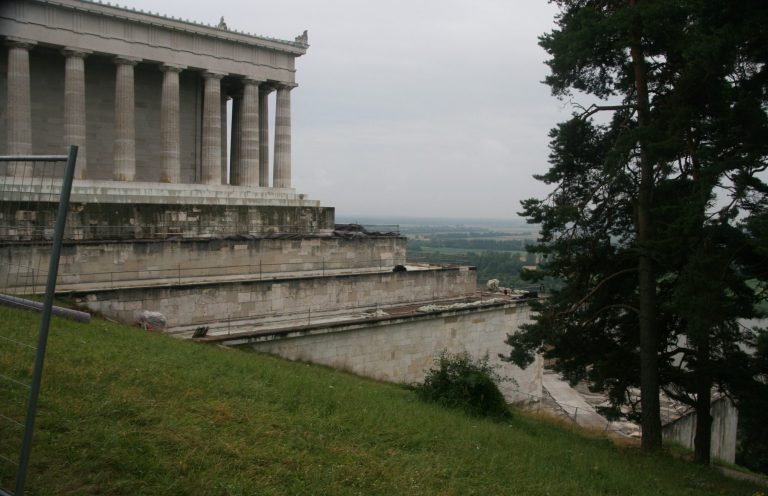

Walhalla, Donaustauf
Gewölbesanierung / Instandsetzung
Größe: 2.300 m²
Baujahr: 2007-2008
Fotos: Anlagezustand 2007
